Olá pessoal!!

Até que enfim arrumei tempo para publicar o tão pedido tutorial para montagem do microscópio. Como não tenho experiência em postar no blog, talvez vai demorar um pouco... Mas, vamos lá!!!












Unidade Óptica




Materiais:
1 Unidade óptica estragada ( procure em oficinas de aparelhos eletrônicos, é usada em CD Players, CD ROM de computadores, DVD Players )
2 Parafusos para madeira 2,5 x 10mm
1 Parafuso para madeira 3,2 x 25mm
1 Parafuso com porca 6,0 x 25mm
2 Grampos para cabelo
2 CDs
1 Disquete
1 Pote plástico com boca larga
1 Tampa de garrafa PET
2 Tampas de creme dental
1 Tampa de caneta
Cola tipo Durepox
Cola instantânea
Bastão de cola quente
Fita adesiva larga.

Ferramentas:

Serra
Tesoura
Alicate de bico
Estilete
Pistola de cola quente
Chave de fendas
Caneta para retro projetor
Régua
Pedaço de arame ou prego de 2,0 mm de diâmetro.

Como fazer:

Com a caneta para retro projetor e uma régua, risque as marcas no CD e corte com a tesoura. ( fotos 1, 2 e 3)

Foto 1

Foto 2

Risque e corte o refletor. ( foto 3)

Foto 3




Risque e corte uma janela no pote. (foto 5)

Foto 5

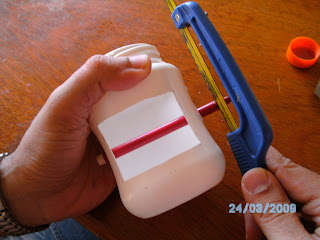

Faça dois furos para o eixo do refletor. (foto 6)



Foto 6



Introduza o tubo de caneta, deixe 1,5 cm a mais de um lado e corte o excesso com a serra. (foto 7)



Foto 7

Retire o tubo de caneta, prepare a cola Durepox e cole a tampa de garrafa PET ao tubo de caneta. (foto 8)



Foto 8

Com a serra, faça um corte de 2,5 cm na lateral da tampa do pote, onde será encaixado um dos pedaços do CD. (foto 13)
